智能型打滑檢測器介紹

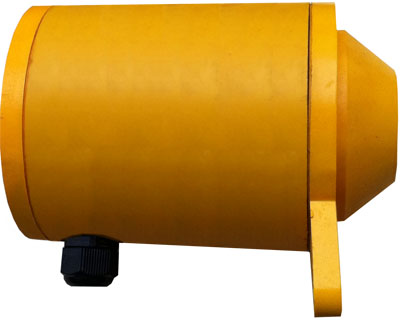

YHDH-Z非接觸智能打滑檢測器使用說明
YHDH-Z非接觸智能打滑檢測器采用非接觸式監測方式，自動采集設備正常運行時的轉速并通過監測轉速變化量和相關控制參數進行比較，具有兩路獨立控制輸出，可監測超速或欠速兩種狀態。當前轉速變化率滿足控制要求時，輸出開關量信號。由于YHDH-Z非接觸智能打滑檢測器采用了智能采集正常轉速（速度）功能，可極大方便現場安裝及設備維護等工作，只需將智能打滑檢測器安裝到位，并通過面板開關設置好監測狀態（超速、欠速）以及動作比率值，YHDH-Z非接觸智能打滑檢測器便可進行全程自動控制，可通過智能打滑檢測器透明蓋板查看被檢設備實時速度變化率（百分比單位）及控制狀態，適用于帶式輸送機、鏈?zhǔn)捷斔蜋C(jī)及相關轉軸設備的超速、打滑檢測。

智能型超速打滑檢測器具有兩路獨立控制輸出，分別可選擇超速監測或則欠速（打滑）監測，通過旋轉撥碼開關選擇控制的速度百分比值。
智能型超速打滑檢測器接上供電電源后處于待機狀態，如果檢測到輸送機啟動則自動對輸送機正常速度進行采集分析，自動適應，避免了不同輸送機速度的設備替換困難問題。


一、              安裝
   YHDH-Z非接觸智能打滑檢測器安裝在輸送機從動輪或其他能等同于實際膠帶運行速度的轉軸側面，從動輪或轉軸側面需焊接一個可供智能打滑檢測器感應面（感應面必須采用鐵質材料），感應面截面尺寸不小于30mm X 30mm，智能打滑檢測器與感應面最大距離為25mm。


感應面為智能打滑檢測器提供一個脈沖信號，從動輪旋轉一圈感應面通過一次智能打滑檢測器檢測區域，從而產生一個脈沖信號。當產生一次脈沖信號時，智能打滑檢測器面板上的脈沖指示燈會閃一次。 需要確保除感應面外，從動輪側面無任何可使智能打滑檢測器產生脈沖信號的金屬物體。


二、設置
YHDH-Z非接觸智能打滑檢測器具有2路獨立控制輸出，每路控制可通過監測方式選擇超速或欠速，通過旋轉撥碼選擇需要控制的動作比率，便完成所有參數設置。




當監測方式選擇欠速時，動作比率撥碼開關的0，1 ….9 分別表示0% ，10% …90%，當智能打滑檢測器監測到的當前百分比值低于設置值時，對應的繼電器閉合。    當監測方式選擇超速時，動作比率撥碼開關的1、2 ….9 分別表示110%，120% …190% ，當智能打滑檢測器監測到的當前百分比值高于設置值時，對應的繼電器閉合。動作比率撥碼開關的 0  表示正常速度范圍（90-110%），當智能打滑檢測器監測到的當前百分比值處于正常速度的90-110%時，對應繼電器閉合。



三、 應用
YHDH-Z非接觸智能打滑檢測器當監測到輸送機啟動時，“監測”指示燈閃爍，自動對輸送機進行正常速度采集，LED顯示屏并實時顯示當前轉速值，智能分析輸送機正常速度值。當完成正常速度采集后“監測”指示燈常亮，智能打滑檢測器開始對當前輸送機速度進行監測，LED顯示屏并實時顯示當前輸送機運行速度與正常速度的百分比值（P），根據當前檢測到的百分比值與設置的動作比率進行比較，控制輸出狀態。
1、可監測打滑狀態 ----選擇欠速監測方式，設置動作比率。
2、可監測超速狀態 ----選擇超速監測方式，設置。
3、可監測正常狀態 --- 選擇超速監測方式，動作比率設置為0，當檢測百分比為正常速度的90-110%范圍內時，對應繼電器閉合。
4、可監測停機狀態 --- 選擇欠速監測方式，動作比率設置為0，當檢測百分比為0時即停機時，對應繼電器閉合。
5、可監測0-190%范圍內的任意區間段，假設需要監測速度小于130%并大于80% ，可將兩路控制分別設置為超速監測，動作比率3 和欠速監測，動作比率8 ，可將兩路繼電器常閉點串聯使用。
四、 技術指標
工作電壓：AC180-240V
工作電流：小于100mA
觸點容量：10A / AC220V
觸點數量：2組
轉速范圍：20-4500 rpm
可控制范圍：欠速 0-90% ，超速 110%-190%
感應面檢測距離: 0-25mm
防護等級：IP67
