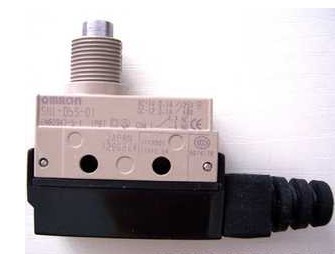

SHL-Q2155歐姆龍不銹鋼滾輪限位開關
品牌 OMRON/ 歐姆龍 型號 SHL-Q2255
類型 小型 分斷能力 普通型 分斷形式 單聯型
防護性能 - 使用環境 普通型 額定電壓 380（V）
額定電流 10（A） 機械壽命 1（萬次） 產品認證 CE

保護結構		IP67
壽命	機械	1,500萬次以上 ＊2
	電氣	75萬次以上 ＊3
容許操作速度		1mm～1m/s（WLCA2的情況）
容許操作頻率	機械	120次/min
	電氣	30次/min
額定頻率		50/60Hz
絕緣電阻		100MΩ以上（DC 500V兆歐表）
接觸電阻		25mΩ以下（初期值）
耐壓	同極端子間	AC1,000V 50/60Hz 1min
	帶電金屬部與地線間	AC2,200V(1,500V) 50/60Hz 1min/ Uimp 2.5kV
	各端子與不帶電金屬部間	AC2,200V(1,500V) 50/60Hz 1min/ Uimp 2.5kV
額定絕緣電壓(Ui)		1,000VAC
開關時的反向感應電壓		1,000V max(EN60947-5-1)
污染度（使用環境）		3(IEC947-5-1)
短路保護裝置		10A保險絲 gG或gI（IEC269）
帶條件短路電流		100A(EN60947-5-1)
額定密閉熱電流(Ithe)		10A、0.5A(EN60947-5-1)
防止觸電保護等級		class I
振動	誤動作	10～55Hz 雙振幅1.5mm ＊4
沖擊	耐久	1,000m/s2以上
	誤動作	300m/s2以上 ＊4
使用環境溫度		-10～+80℃（不結冰）＊5
使用環境濕度		95%RH以下
重量		約275g（WLCA2時）

注1. 上述數值為初始值。
注2. 耐壓（ ）內的數值為過行程型（高靈敏度型）微小負載型的情況下的數值。
＊1. 壽命的數值為環境溫度5～35℃、環境濕度40～70%RH時的數值。 其他具體條件請另外垂詢。
＊2. 過行程型的一般型、高靈敏度型、觸須型為1000萬次以上。
＊3. 高靈敏度型為50萬次以上。但是微小負載型所有型號都為100萬次以上。
＊4. 觸須型除外。微小負載型為200m/s2以上。
＊5. 耐寒型的場合為-40～+40℃ （不結冰） 耐熱型的場合為+5～+120℃
