KG1007A-2型膠帶跑偏開關說明書
KG1007A-2型膠帶跑偏開關
KG1007A-2 型膠帶跑偏開關為礦用本質安全型電氣設備，適用于煤礦井下有瓦斯、煤塵爆炸危險的環境，也適用于煤炭、冶金、化工、糧食、運輸等行業以及選煤廠、鋼鐵廠、熱電廠、糧庫、港口等地面惡劣環境，用作輸送機膠帶跑偏檢測和保護。
其主要特點為：
a. 體積小、重量輕、密封性能好、維護方便；
b. 觸點動作后還留有較大的探桿轉動緩沖角，使其本身不易損壞；
c. 探桿具有縱向防沖擊性能；
d. 探桿上裝有尼龍滾動護套，當探桿和膠帶摩擦時起保護作用；
e．采用出線口形式，結構簡單、可靠。
1.1 防爆型式
礦用本質安全型，標志為“ExibⅠ”。
1.2 型號意義
KG 1 007 A
修改序號
登記序號
位移
礦用傳感器
2 主要技術指標
外殼防護等級：IP65
觸點容量： AC380V、DC220V 5A（煤礦井下使用時須和本安電路連接）
探桿動作轉動最大角度：大于70°，雙向轉動
觸點動作時探桿轉動角度：20°±3º（一級）、35°±3º（二級）

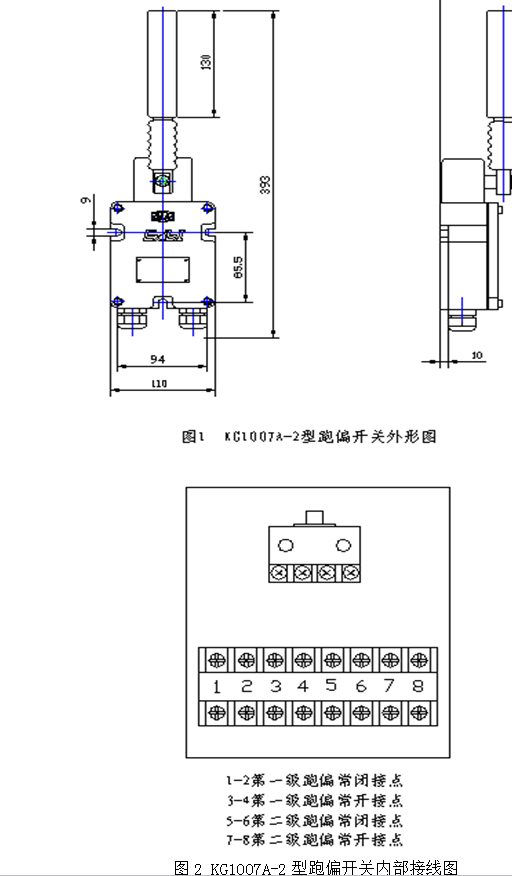

外形：見圖1
重量：2kg
引入電纜外徑：兩個出線口，允許電纜外徑為6～12mm。
本設備屬簡單設備，在使用時，工作電壓和工作電流不得超過規定值，井下使用時還要求必須和本安電路連接。
3 工作原理
膠帶正常運行時，跑偏開關的探桿與膠帶基本垂直。當膠帶跑偏時，膠帶碰到跑偏開關的探桿，并帶動探桿軸旋轉，當探桿偏轉到動作角度時，使其內部的行程開關動作，發出跑偏信號。
安裝及使用
煤礦井下使用必須與本質安全型電路連接；
接線圖見圖2；

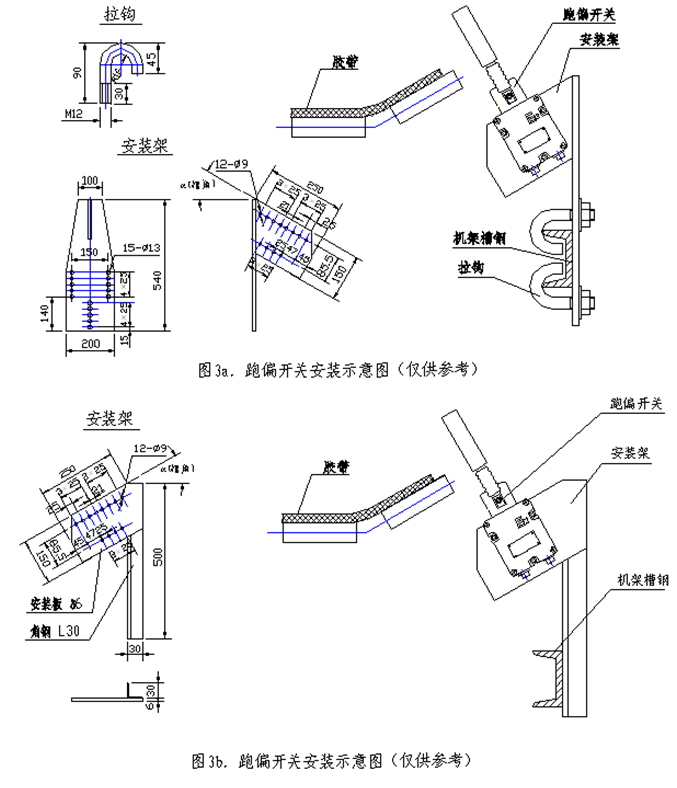

跑偏開關的安裝可參考圖3所示。圖3a安裝適用于煤礦井下或不宜焊接的場合，圖3b安裝適用于可以焊接的場合。
安裝時應注意跑偏開關的位置，正常時膠帶與探桿相距5~10cm，一級跑偏動作時，膠帶應碰到尼龍探桿，其接觸點為距離尼龍探桿頂端約2/3處。
運輸、貯存
運輸
包裝后的跑偏開關，在避免雨雪淋襲的條件下，可適用于各種運輸方式。
貯存
跑偏開關包裝后，可在干燥、無腐蝕性物質、無強烈振動的室內存放二年。
附件及資料
使用說明書 1份
產品合格證 1份
