JYB/RDC-A打滑檢測帶速顯示裝置

打滑檢測帶速顯示用途
　　為了防止膠帶運輸機在運行過程中，膠帶與主動滾筒之間的打滑或超、低速可能造成的事故，JYB／RDC-A膠帶機打滑檢測裝置既可對各種規格型號膠帶機不同帶速進行打滑檢測，又可作為超，低速報警．
打滑檢測帶速顯示技術參數：
輸出觸點：4常開4常閉
觸點容量：AC220V／2A
供電電源：AC 220V
測速精度：0.1m／s
測速范圍：0—10m／s
起動延時：0-20s
采樣形式：觸輪式
防護等級：IP65
通訊接口：RS-485(符合MODBUS協議) (用戶選配)
通訊距離：雙絞線1.2公里，光纜50公里
打滑檢測帶速顯示設備描述：
　　傳感器及電控箱分別采用鑄件及鋼板結構，使用單片機及紅外線檢測技術，傳感器按裝在皮帶機任何部位，觸輪隨運行的膠帶轉動，紅外線檢測電路輸出脈沖信號，一路進入數顯單元，經轉換后顯示與觸輪轉速對應的帶速，另一路與速度繼電器內部單穩振蕩器所設定的振蕩頻率比較后，得到相應的高低電平，來驅動執行繼電器，從而達到檢測的目的。用戶通過面板按鈕自行調整參數，該保護裝置具有反應速度快，誤差小，帶速直接顯示，調整方便等優點。

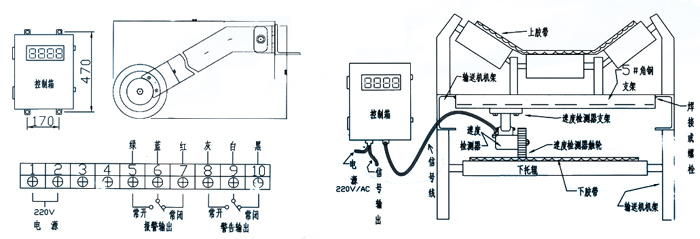

打滑檢測帶速顯示安裝與接線圖
