JYB/GDZL-Z-C感知式縱向撕裂保護裝置
感知式縱向撕裂保護裝置
感知式縱向撕裂保護裝置用途:
　　JYB/GDZL－ Z－ C縱向撕裂保護裝置，適用于各種規格型號輸送機皮帶的縱向撕裂保護。B型感知器安裝在膠帶下面，在膠帶被異物劃漏、破損情況下發出告警停機信號，避免膠帶大面積縱向撕裂的惡性事故發生。
感知式縱向撕裂設備描述：
　　JYB/GDZL －Z－C縱向撕裂保護裝置安裝在機頭，機尾及溜槽下料口附近，裝置由感知器和控制箱兩部分組成，感知器是縱向撕裂保護裝置的檢測元件，當運轉中膠帶撕裂時，感知器能可靠的檢測出來，并輸出一個開關量，電控箱內采用典型的繼電器控制線路，控制箱接到感知器發出的信號，控制繼電器動作，輸出開關量信號給控制室實現報警、自動停機。同時面板告警指示燈亮，控制電路自鎖，為使控制線路恢復，按動面板復位按鈕。同時面板上裝有自校按鈕，當按下此按鈕時，模擬現場撕裂故障檢測和校驗控制系統的工作狀況。

感知式縱向撕裂技術參數：
　　輸出觸點：2常開2常閉 　　　　　　觸點容量：AC／220V／5A
　　供電電源：AC／220V 　　　　　　　信號延時：1－9秒可調
　　檢測型式：感知傳感器 　　　　　　動作力：1-5kg
　　傾角調整：10°一45°預制 　　　　復位方式：手動復位
　　防護等級：IP65 　　　　　　　　　環境溫度：-40℃-+60℃
　　通訊接口：RS －485地址編碼終端器(用戶選配)
　　通訊距離：雙絞線：1．2公里，光纜50公里

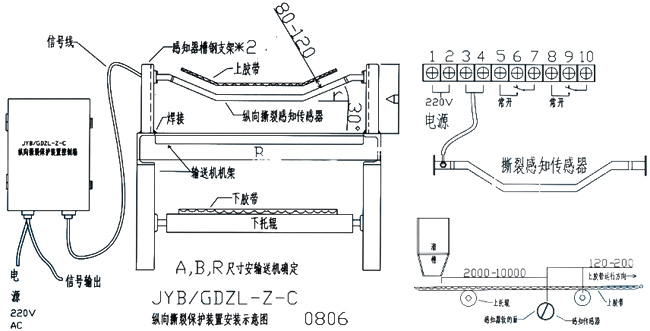

感知式縱向撕裂安裝與接線圖
