DHJY非接觸式打滑失速開關
一、工作原理
DHJY非接觸式打滑失速開關用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。 需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等等。同時，執行電路輸出相應的開關信號。
二、結構特征
1、DHJY非接觸式打滑失速開關由觸輪、脈沖盤、電子脈沖開關、殼體等組成，觸輪采用鑄鐵制造，表面銑槽有耐磨打滑作用，殼體采用鋁鑄造，聯接處配有密封圈，即使本機減輕重量與較好防水性能；
2、DHJY非接觸式打滑失速開關內開關采用常閉型，若帶速低于正常速度80%即可跳閘或停機。
三、
使用環境條件
環境溫度：-5°c-+40°c；
相對溫度：不大于85％RH（25°c時）
主要技術參數
解點數量：常開：1 常閉：1
適用帶速：1.0-5.0m/s
輸出方式：帶負載能力為AC380V2A或DC12-50V，因輸出為固態繼電器，
選購時應注明用于直流或交流條件。2A（適用于阻性或感）
防護等級：IP55
重量：4.5kg

四、使用與安裝：
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
安裝后應滿足下述要求：
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm

五、接線方式：
本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色。

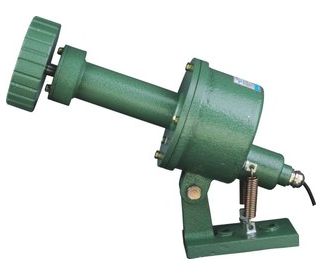

DHJY非接觸式打滑失速開關實物圖：
